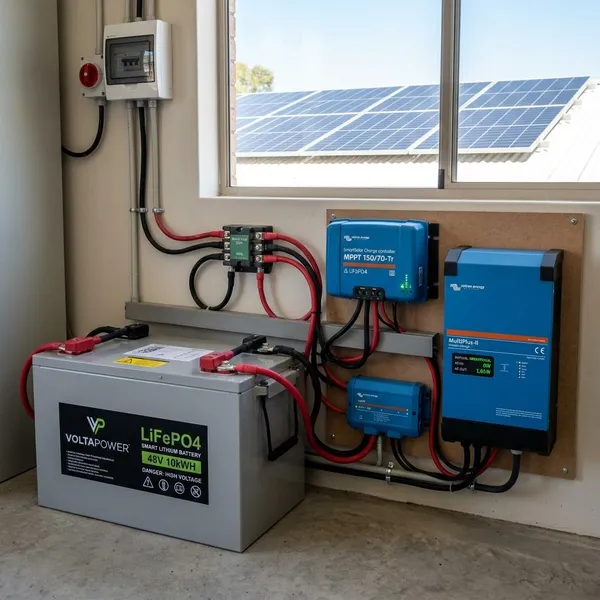

LiFePO4 accu laden met zonnepaneel uitgelegd
Een LiFePO4 accu laden met zonnepaneel kan veilig en efficiënt, maar alleen als de laadregelaar en laadwaarden bij lithium-ijzerfosfaat passen. Vooral het laadprofiel, de floatspanning, equalize-functie, zekering en aansluitvolgorde bepalen of het systeem rustig blijft werken.

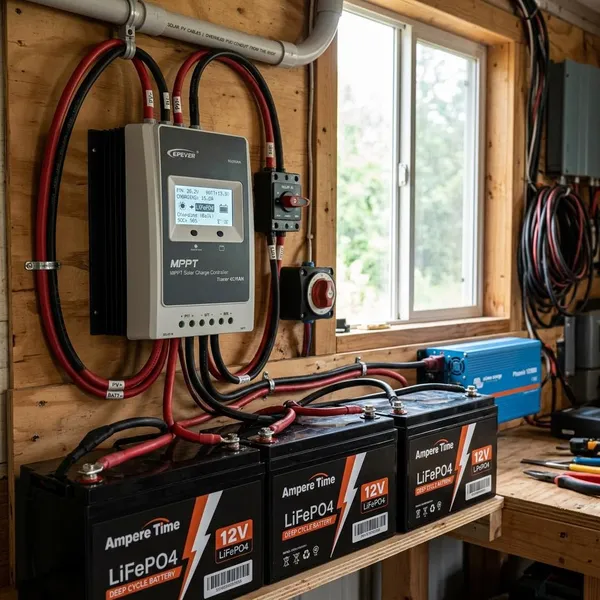

Waarom LiFePO4 andere laadinstellingen nodig heeft
Een LiFePO4-accu gedraagt zich anders dan een AGM-, gel- of natte loodaccu. De accu neemt stroom efficiënt op, zakt weinig in spanning en heeft geen klassieke onderhoudslading nodig zoals veel loodaccu's.
Daarom is een standaard loodprofiel op een zonne-laadregelaar vaak niet ideaal. Soms werkt het even, maar de accu wordt dan onnodig lang op een hoge spanning gehouden of krijgt zelfs een laadfase die niet voor LiFePO4 bedoeld is.
Andere laadcurve dan loodaccu
Bij loodaccu's draait laden vaak om een langere absorptiefase en daarna float. Een LiFePO4-accu laadt juist lang met een vrij constante stroom en is daarna relatief snel klaar. De absorptiefase mag daardoor meestal korter zijn.
Dat is gunstig bij zonnepanelen. Zodra er zon is, kan de accu snel energie opnemen. In een camper, boot of tuinhuis merk je dat vooral wanneer overdag ook verbruikers aanstaan, zoals een koelkast, verlichting of pomp.
- Gebruik geen laadprofiel voor natte loodaccu als standaardkeuze.
- Controleer of de absorptiespanning binnen de accuhandleiding valt.
- Stel de absorptietijd niet langer in dan nodig.
Minder behoefte aan float
Een loodaccu blijft graag op onderhoudsspanning. Een LiFePO4-accu hoeft niet continu volgedrukt te worden. Lang op een hoge floatspanning staan levert meestal geen voordeel op.
Bij een zonnepaneel is dat extra belangrijk, omdat de regelaar op zonnige dagen urenlang energie beschikbaar heeft. Een lage floatinstelling of uitgeschakelde float voorkomt dat de accu onnodig op een hoge spanning blijft hangen.
Equalize altijd uitschakelen
Equalize hoort bij loodaccu's en gebruikt tijdelijk een hogere spanning. Voor LiFePO4 is die laadfase ongeschikt. Zet equalize daarom altijd uit, ook als de laadregelaar verder handmatig goed is ingesteld.
Laat je equalize aan staan, dan kan het BMS ingrijpen omdat een grenswaarde wordt bereikt. Dat is geen normale laadstrategie, maar een noodbeveiliging. Storingen, foutmeldingen of onderbrekingen zijn dan geen vreemd verschijnsel.
Welke laadspanning is geschikt voor een 12V LiFePO4 accu
Een 12V LiFePO4-accu bestaat meestal uit vier cellen in serie. De nominale spanning lijkt op die van een loodaccu, maar de laadspanningen en het spanningsverloop zijn anders.
Algemene waarden zijn handig als startpunt, maar de handleiding van de accu blijft leidend. Fabrikanten kunnen net andere grenzen gebruiken voor laadspanning, laadstroom, temperatuur en BMS-instellingen.
Bulk en absorptie rond 14,2 tot 14,6 volt
Voor veel 12V LiFePO4-accu's ligt de bulk- en absorptiespanning ongeveer tussen 14,2 en 14,6 volt. Een veelgebruikte waarde is 14,4 volt, maar dat is geen universele regel.
| Instelling | Veelvoorkomende richtwaarde bij 12V LiFePO4 | Opmerking |
|---|---|---|
| Bulk | 14,2 tot 14,6 V | Volg de accufabrikant |
| Absorptie | 14,2 tot 14,6 V | Meestal korter dan bij loodaccu |
| Float | laag of uit | Vaak rond 13,4 tot 13,6 V als float nodig is |
| Equalize | uit | Niet gebruiken bij LiFePO4 |
Stel je de spanning te laag in, dan wordt de accu mogelijk niet volledig geladen. Te hoog instellen is ook niet verstandig, omdat de accu dan vaker tegen de BMS-grenzen aan kan komen.
Float laag instellen of uitzetten
Float is bij LiFePO4 meestal minder belangrijk dan bij loodaccu. In veel installaties werkt een lage floatspanning goed. Soms is float uitschakelen de nettere oplossing, vooral als de accu lang aan zonnepanelen hangt zonder veel verbruik.
Een praktische instelling is vaak een float rond 13,4 tot 13,6 volt, maar ook hier geldt: controleer de documentatie van de accu. Sommige fabrikanten geven expliciet aan welke floatwaarde wel of niet gewenst is.
Exacte waarden uit de accuhandleiding volgen
De accuhandleiding bepaalt uiteindelijk welke waarden veilig zijn. Controleer in elk geval:
- aanbevolen bulk- en absorptiespanning;
- maximale laadspanning;
- maximale laadstroom;
- advies voor float;
- laadtemperatuur, vooral bij vorst;
- aanwijzingen van het ingebouwde BMS.
Gebruik je meerdere accu's parallel of in serie, kijk dan ook naar de instructies voor die opstelling. Niet elke accu mag zomaar op elke manier gecombineerd worden.

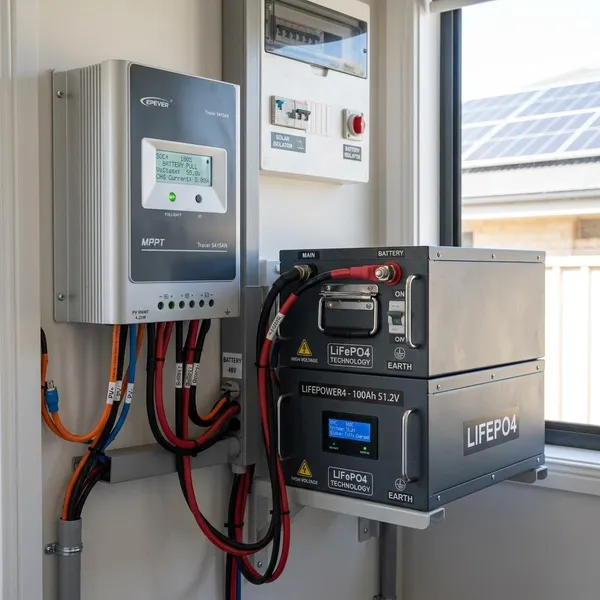

Hoe sluit je zonnepaneel laadregelaar en LiFePO4 accu aan
Een veilige aansluiting begint met de juiste volgorde en met kabels die passen bij de stroom. Veel problemen ontstaan door omgekeerde polariteit, te dunne kabels, ontbrekende zekeringen of een regelaar die verkeerd opstart.
Werk rustig, dek het zonnepaneel af als dat kan en controleer elke verbinding voordat je spanning op het systeem zet.
Paneel naar laadregelaar
Het zonnepaneel gaat op de PV-ingang van de laadregelaar. Controleer vooraf de maximale ingangsspanning van de regelaar. Bij kou kan de open-klemspanning van een paneel hoger zijn dan de waarde die je op een warme dag meet.
Bij meerdere panelen in serie telt de spanning op. Bij parallel blijft de spanning ongeveer gelijk, maar loopt de stroom op. Beide keuzes vragen om kabels, stekkers en zekeringen die bij het systeem passen.
- Gebruik geschikte zonnepaneelkabel voor buiten.
- Houd kabels zo kort als praktisch mogelijk.
- Controleer de plus- en minstekkers voordat je aansluit.
Laadregelaar naar accu
De laadregelaar sluit je met de accuklemmen aan op de LiFePO4-accu. Gebruik kabels met voldoende dikte voor de maximale laadstroom. Te dunne kabels kunnen warm worden en zorgen voor spanningsverlies.
Dat spanningsverlies is niet alleen inefficiënt. De laadregelaar kan daardoor een andere spanning meten dan er werkelijk op de accupolen staat. Bij LiFePO4 wil je juist dat de regelaar zo nauwkeurig mogelijk werkt.
Zekering dicht bij de accu
Plaats een zekering in de pluskabel, zo dicht mogelijk bij de accu. Die zekering beschermt vooral de kabel bij kortsluiting. Een LiFePO4-accu kan in korte tijd veel stroom leveren, dus overslaan is geen goed idee.
De zekering moet passen bij de kabeldikte en bij de maximale stroom van het systeem. Een te zware zekering beschermt de kabel onvoldoende; een te lichte zekering schakelt onnodig vaak uit.
Accu eerst aansluiten en daarna het paneel
Bij de meeste zonne-laadregelaars sluit je eerst de accu aan en daarna pas het zonnepaneel. De regelaar herkent dan eerst de accuspanning en start met de juiste referentie op.
- Controleer of de zekering nog uitgenomen of uitgeschakeld is.
- Sluit de laadregelaar aan op de accu.
- Plaats of activeer de zekering.
- Controleer of de regelaar normaal opstart.
- Sluit daarna het zonnepaneel aan.
Loskoppelen doe je meestal andersom: eerst het paneel, daarna de accu. Raadpleeg bij twijfel de handleiding van de laadregelaar, want sommige modellen hebben eigen instructies.
Spanning en polariteit controleren
Meet voor het inschakelen de polariteit en spanning met een multimeter. Dat voorkomt fouten die je met het oog makkelijk mist, vooral bij verlengkabels, verdeelpunten of zelf gemonteerde stekkers.
- Plus zit op plus en min op min.
- De zekering zit in de pluskabel dicht bij de accu.
- Alle klemmen zitten stevig vast.
- De paneelspanning blijft onder de limiet van de regelaar.
- Het LiFePO4-profiel is gekozen of handmatig ingesteld.
- Equalize staat uit.
Controleer na de eerste zonnige laadcyclus nog eens de waarden in de app of op het display. Dan zie je snel of de regelaar doet wat je hebt ingesteld.

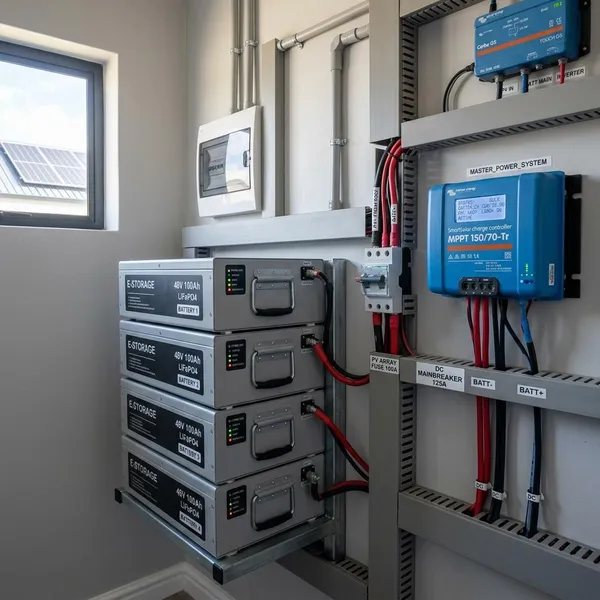

Wat gebeurt er als de LiFePO4 accu vol is
Als de accu vol raakt, hoort de laadregelaar het laden te beperken. Het zonnepaneel blijft wel spanning kunnen leveren, maar de regelaar bepaalt hoeveel daarvan nog naar de accu gaat.
In een goed ingesteld systeem is het BMS dus niet de normale “stopknop” voor dagelijks laden. Het BMS is een laatste beveiliging wanneer een grenswaarde wordt bereikt.
De laadregelaar verlaagt of stopt laden
Zodra de ingestelde laadspanning is bereikt en de absorptiefase klaar is, verlaagt de laadregelaar de stroom. Afhankelijk van de instellingen gaat hij naar een lage floatstand of stopt hij het actieve laden vrijwel helemaal.
Staan er tegelijk verbruikers aan, dan kan zonne-energie direct naar die verbruikers gaan. De accu blijft dan stabieler, omdat hij niet telkens onnodig verder wordt geladen.
Een dalende laadstroom op het display is daarom vaak juist goed nieuws. Het betekent dat de regelaar de accu als vol herkent.
Het BMS grijpt alleen in bij grenswaarden
Het Battery Management System bewaakt onder meer celspanning, temperatuur en stroom. Wordt een grens overschreden, dan kan het BMS laden of ontladen onderbreken.
Dat ingrijpen moet niet telkens gebeuren tijdens normaal gebruik. Gebeurt dat wel, dan wijst dat vaak op een verkeerde instelling of een situatie waarvoor de accu niet bedoeld is.
- De laadspanning staat te hoog.
- Equalize staat nog aan.
- Er wordt geladen bij te lage temperatuur.
- De laadregelaar heeft geen passend LiFePO4-profiel.
- De absorptietijd is onnodig lang ingesteld.
Blijft het BMS vaak uitschakelen, stop dan met experimenteren en controleer de handleidingen van accu en laadregelaar. Bij twijfel is meten veiliger dan gokken.
Conclusie
Een LiFePO4-accu opladen via een zonnepaneel is een goede oplossing voor campers, boten, tuinhuisjes en andere autonome systemen. Gebruik een laadregelaar die geschikt is voor LiFePO4, zet equalize uit, kies de laadspanning uit de accuhandleiding en plaats een zekering dicht bij de accu. Met de juiste aansluitvolgorde en controle van polariteit voorkom je de meeste problemen al vóór de eerste laadcyclus.
